1. أطراف الكباس (Compressor Pins)
الكباس له 3 أطراف كهربائية مرتبة في شكل مثلث:
- R = Run 👉 طرف التشغيل
- S = Start 👉 طرف البدء
- C = Common 👉 الطرف المشترك
2. Capacitor Starting (مكثف البدء)
- السعة في المثال: 32µF / 300V
- وظيفته إعطاء عزم ابتدائي قوي للكباس عند بدء التشغيل
- يتصل بين طرفي S (Start) و R (Run)
3. PTC Relay (الريلاي الحراري)
- قطعة إلكترونية تتحكم في فصل وتشغيل دائرة البدء
- عند بدء التشغيل يسمح بمرور الكهرباء إلى المكثف (Start)
- بعد ثوانٍ قليلة يفصل دائرة البدء ويترك الكباس يعمل على طرفي (R & C)
4. Overload Protector (الحماية الحرارية)
- يُركّب على طرف C (Common)
- يحمي الكباس من الحرارة الزائدة أو الحمل الزائد عن طريق فصل الكهرباء
🔄 طريقة التوصيل
- الخط الحي (L): يدخل إلى الـ PTC ومنها إلى طرفي R و S عبر المكثف
- النيوترال (N): يدخل مباشرة إلى طرف C (Common) عبر الأوفرلود
- المكثف: موصل بين R و S لإعطاء عزم البدء
- بعد التشغيل: الـ PTC يفصل المكثف ويشتغل الكباس على (R & C) فقط
✅ أهمية النظام
- يضمن تشغيل الكباس بأقل تيار ممكن
- يحمي الكباس من الأعطال الحرارية
- يسهّل الصيانة وتحديد العطل (المكثف – الأوفرلود – الريلاي)
✍️ الخلاصة

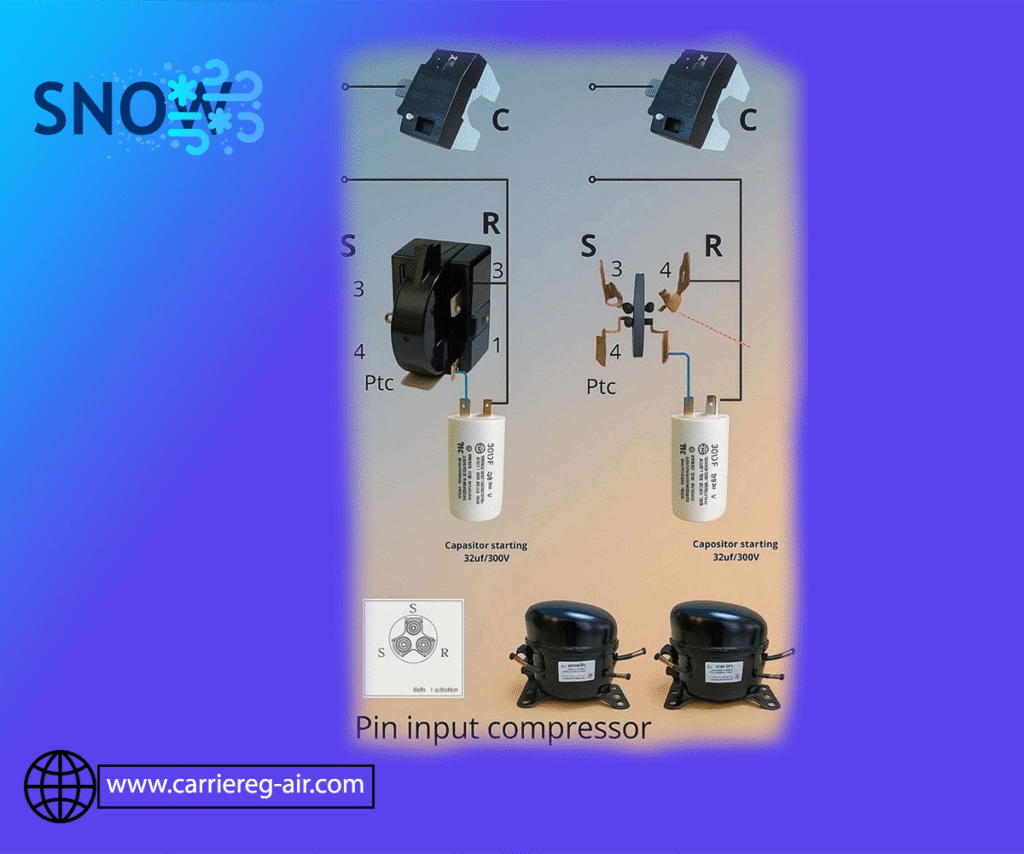

الصورة توضح دائرة البدء والتشغيل للكومبريسور باستخدام مكثف بدء (Start Capacitor)
مع ريلاي PTC والأوفرلود. أي خلل في أحد هذه المكونات يؤدي إلى أن الكباس لا يبدأ
أو يعمل بصعوبة.
